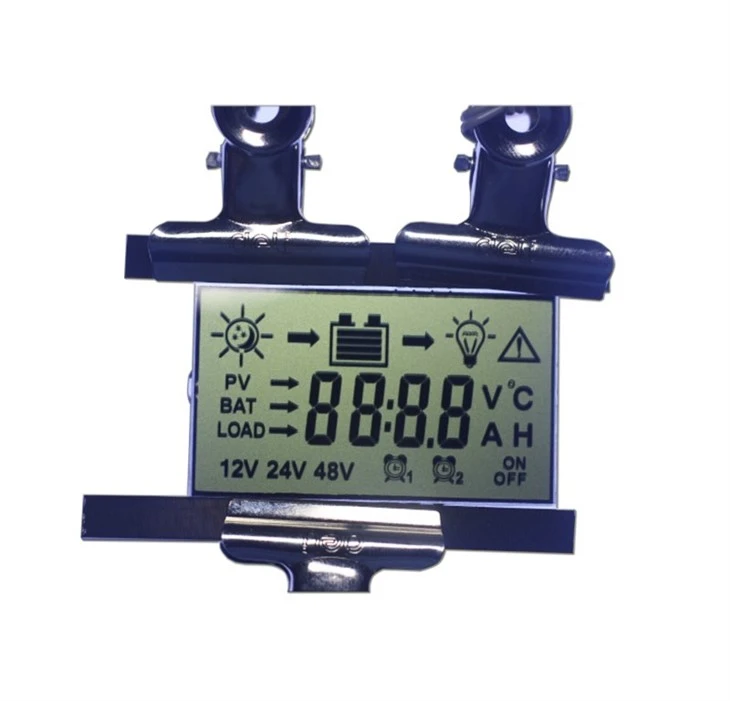

Panneau d'écran LCD pour contrôleur solaire

L'écran LCD du contrôleur de charge solaire peut afficher de nombreux types d'informations différents, afin que les utilisateurs puissent vérifier rapidement l'état du système :

Affichage de la tension : tension à l'entrée/sortie et au panneau solaire

Affichage actuel : courant de charge et courant de charge

État de la batterie : niveau de la batterie en pourcentage et état de charge

État de la charge : affichage de la puissance et état du commutateur de charge

Alarme/défauts : rappels en cas de surcharge, de court-circuit, de surcharge, de décharge excessive et d'autres problèmes

Fonction heure/minuterie : certains contrôleurs disposent d'un écran avec une fonction de minuterie.

Les utilisateurs peuvent facilement comprendre l'état de fonctionnement-en temps réel du contrôleur solaire en combinant des statistiques claires et une iconographie. Cela le rend simple à utiliser et à entretenir.

Ce panneau LCD de contrôleur PV utilise la technologie LCD à contraste élevé-et vous permet de choisir entre les modes d'affichage LCD à segments et LCD graphique :

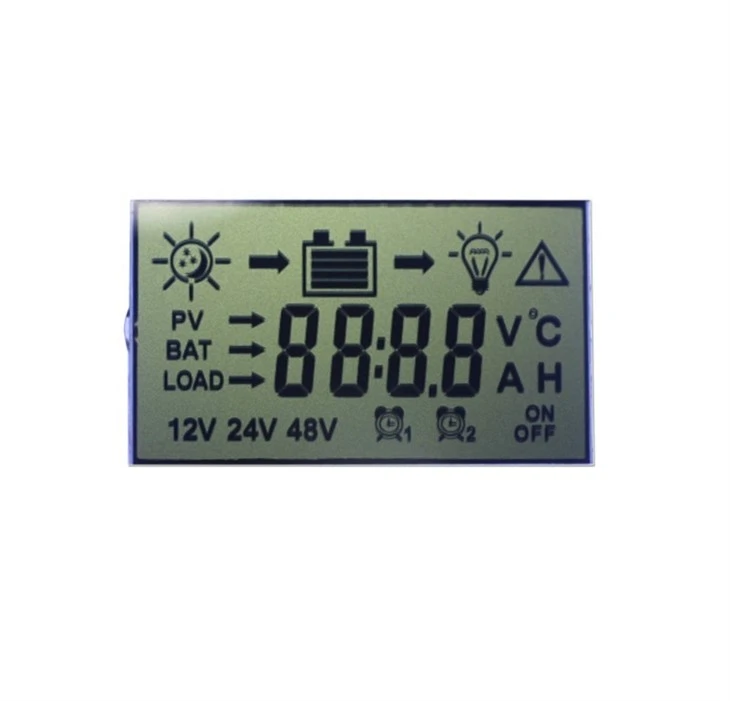

Écran LCD à segments : idéal pour afficher les chiffres, les graphiques à barres de la batterie, les symboles de courant et de tension. Il a une conception simple et consomme moins d’énergie.

Écran LCD graphique : possède de nombreuses fonctionnalités et permet des icônes personnalisées ; c'est idéal pour les-contrôleurs intelligents haut de gamme.

Prise en charge du rétroéclairage : peut fonctionner avec un rétroéclairage LED pour vous offrir du blanc, du bleu ou d'autres couleurs personnalisées facilitant la lecture la nuit ou dans des situations de faible luminosité.

Négatif/Positif : vous pouvez choisir des effets visuels à contraste élevé-en fonction de la conception du panneau.

Les clients peuvent choisir le mode d'affichage qui répond le mieux à leurs besoins en matière de conception du contrôleur, d'équilibre entre l'apparence et la lisibilité.

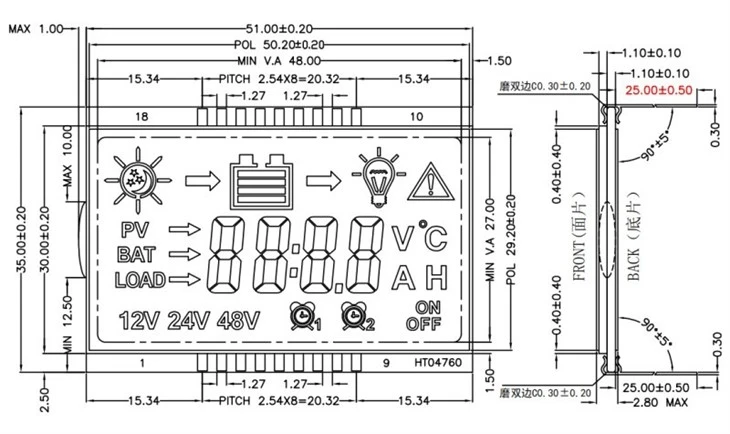

Résolution : selon le modèle, il peut afficher un code de segment ordinaire ou des graphiques haute résolution-, comme 128 × 64, 160 × 80 pixels, etc.

Taille de l'écran : Les tailles les plus courantes sont 2,3 pouces, 2,8 pouces et 3,5 pouces, bien que vous puissiez les modifier pour les adapter à la taille de l'ouverture du panneau du contrôleur.

Zone visuelle : ajustez le rapport de la zone d'affichage afin que les chiffres, les graphiques à barres et les icônes soient faciles à voir et à lire sous tous les angles.

L’écran LCD du régulateur solaire peut fonctionner avec différents modèles de contrôleurs solaires et configurations d’interface car ils peuvent être réglés à la bonne résolution et à la bonne taille.

4. Méthode d'installation

Installation du panneau : affleurant à la face avant du contrôleur pour que les utilisateurs puissent l'utiliser facilement

Méthode d'interface : fonctionne avec le connecteur Zebra, COB/COG ou la soudure PIN

Comment réparer : utilisez des vis ou des boucles pour vous assurer qu'il reste stable pendant une longue période lorsque vous l'utilisez.

Rétroéclairage et protection : peut être doté d'un cache anti-poussière ou d'une plaque de protection transparente, ce qui le rend idéal pour une utilisation à l'extérieur ou dans des environnements semi--extérieurs.

La technique d'installation est simple et fonctionne avec la plupart des conceptions de structures de contrôleurs solaires, ce qui permet d'en fabriquer facilement un grand nombre et de les remplacer en cas de panne.

Q1 : L'écran LCD prend-il en charge le mode haute luminosité ?
R : Prise en charge du mode haute luminosité du rétroéclairage LED, la couleur et la luminosité peuvent être personnalisées selon les exigences du client.
Q2 : Quelle est la plage de température de fonctionnement ?
R : La version standard peut atteindre -20 degrés C~+70 degrés C, et la version à température large peut atteindre -30 degrés C~+80 degrés C, adaptée aux applications photovoltaïques intérieures et extérieures.
Q3 : Est-il possible de personnaliser le contenu affiché ?
R : Oui, y compris les icônes personnalisées, la disposition des numéros, les barres de batterie, les icônes d'avertissement, etc.
Q4 : Quelle est la durée du délai de livraison de l’échantillon et du cycle de production ?
R : Les échantillons sont généralement terminés en 2 à 3 semaines et le cycle de production est déterminé en fonction du nombre de commandes et de la complexité de la personnalisation.
Q5 : Comment choisir le type d’interface ?
R : Les schémas d'interface à broches PIN, à barre zébrée, COB ou COG peuvent être sélectionnés en fonction de la conception du circuit imprimé du contrôleur.
