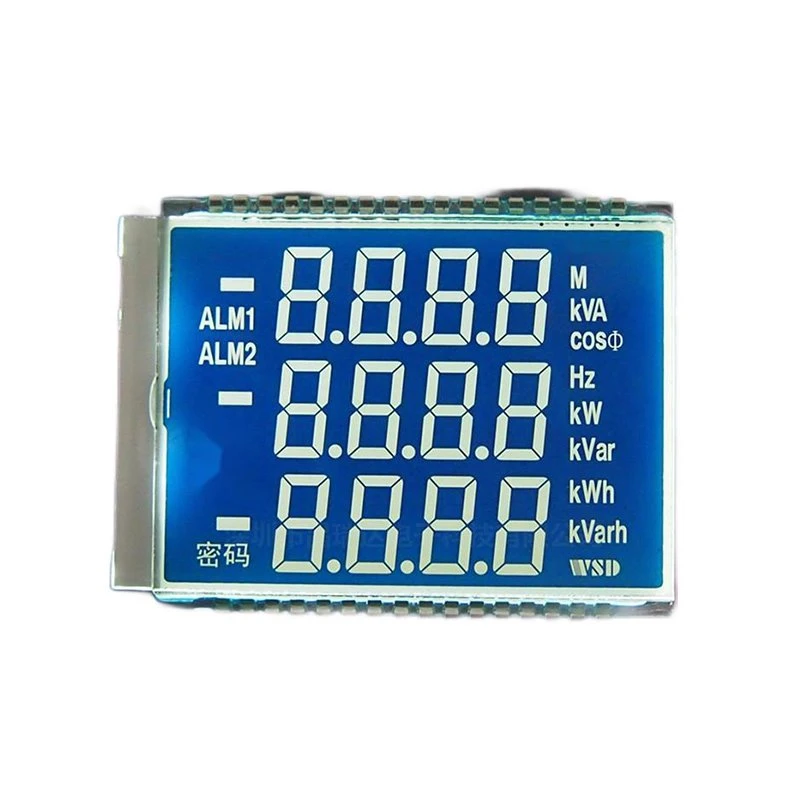

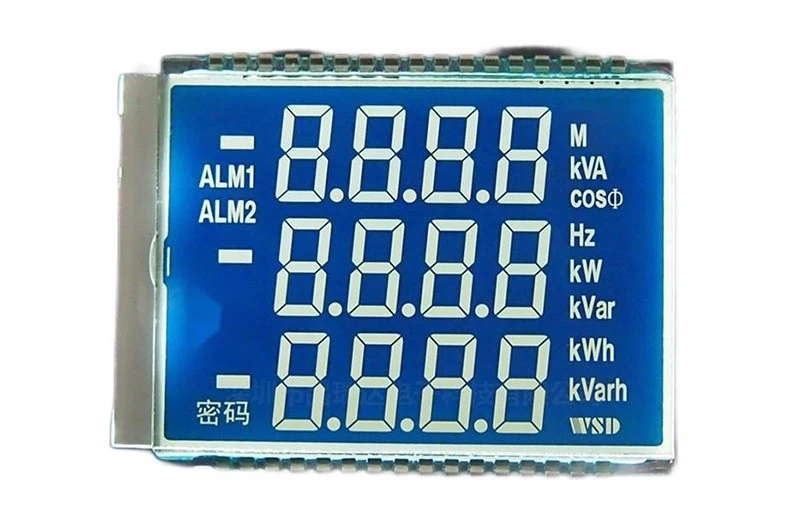

L'affichage de l'instrument d'alimentation avec sortie est principalement un affichage segmenté. La plage de tension d'alimentation du pilote VDD est de 1,8 V à 3,6 V, et la plage de tension d'alimentation du pilote LCD VLCD est de 2,7 V à 5,5 V. Des tensions d'alimentation plus faibles peuvent être alimentées par des batteries. Le courant de sortie est de 20 mA (port LED) et prend en charge un maximum d'affichage à segments 112-. Le cycle de service de l'affichage est de 1/3 ou 1/4 (statique). Les utilisateurs peuvent choisir en fonction de la conception spécifique du système. L'interface prend en charge l'interface série filaire 3-, qui peut être facilement connectée au système, économisant du temps et des efforts et éliminant les problèmes de lecture manuelle des compteurs.

Le pilote de segment LCD utilise 4 ports COM, chaque pôle commun peut être combiné avec jusqu'à 28 points, ce qui lui permet de contrôler jusqu'à 112 segments SEG. Le courant de sortie de chaque segment SEG est de 5 mA, c'est-à-dire que lorsque chaque segment est allumé, il n'est que de 5 mA et le courant de sortie du pôle commun COM est de 5 mA, donc le courant est plus petit et la consommation d'énergie est également inférieure. Le courant de sortie du GPO est de 10 mA. Le contrôleur doit contrôler le pôle commun COM et l'autre pôle du segment SEG qui doit être affiché en même temps. De cette façon, si le courant traverse le segment, celui-ci s'allumera.

Application sur le marché de l'affichage à segments LCD pour les instruments d'alimentation avec sortie :

· Équipements industriels

· Appareil de communication

· Appareils portables (POS, ECR, PDA, etc.)

· DVC

· Autoradio

· Appareils électroménagers

· Instruments
